PULANKA-Bohrstangentestbericht

PROJEKTÜBERSICHT

Ziel testen

Bewerten Sie anhand von Straßenaushub- und Skalierungstests die endgültige Lebensdauer der Pulanka-Bohrstange (MF-T38-H35-R32, Länge: 4300 mm) und vergleichen Sie sie mit der Lebensdauer der Stange einer anderen Marke. So beurteilen Sie die allgemeine Qualität der neuen Pulanka-Bohrstange in Bezug auf Härte, Zähigkeit und andere Eigenschaften.

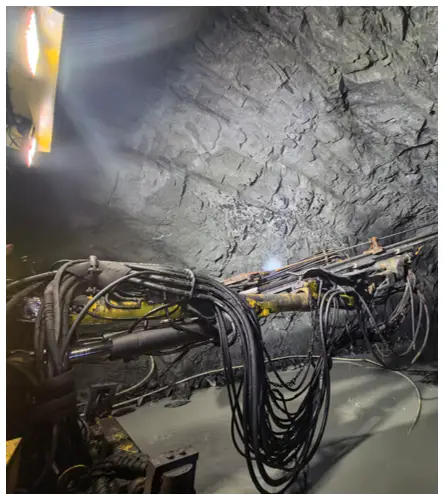

Überblick über die Bauarbeiten im Testbergbaugebiet

Dieser Test wird im Bergbaugebiet Zaozhuang in der Provinz Shandong durchgeführt, wo der Bautyp Tunnelaushub ist. An diesem Standort sind insgesamt 14 Epiroc K111-Bohrgeräte im Einsatz, davon 5 Einheiten in der Tagschicht bis 18:00 Uhr und 4 Einheiten in der Nachtschicht bis 5:30 Uhr am nächsten Morgen. Zu den Gesteinsarten gehören hauptsächlich Biotit, Leptynit und Amphibolit, teilweise gemischt mit Magnetit-Amphibol-Erz, Magnetit-Tremolit-Erz und Magnetit-Quarzit-Erz. Die Gesteinshärte beträgt f=14–16 und die Proben bestehen sowohl aus Abfallgestein als auch aus Erz.

Geräteparameter

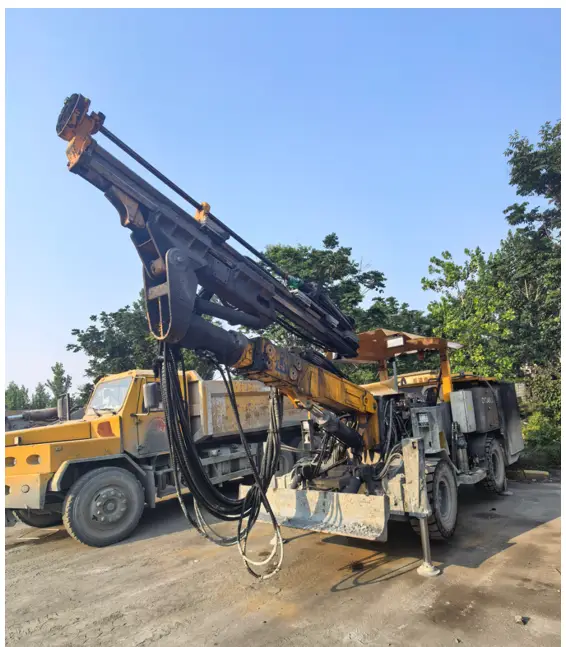

Bohrgerätmodell und Hersteller: Epiroc K111
Gesteinsbohrermodell und Hersteller: COP 1838HD+
Bohrstangenmodell und Hersteller: MF-T38-H35-R32, Länge 4300 mm (Pulanka)
Schaftadaptermodell und Hersteller: Schaftadapter COP1838-435-T38 (Epiroc)

Bohrparameter

1. Bohrparameter:
Die Anzahl der Sprenglöcher pro einzelner Fläche beträgt etwa 60, wobei die Tiefe eines einzelnen Lochs etwa 3,8 Meter beträgt. Daher beträgt die gesamte Bohrmeterzahl pro Sprenglochrunde etwa 228 Meter pro Bohrstange.
2. Betriebsleistungsparameter:
Maximale Schlagleistung: 18 kW
Schlagenergie: 333 J
Schlagfrequenz: 60 Hz
Maximaler Aufpralldruck: 230 Bar
Penetrationsrate:
In brachliegendem Fels: Die Bohrzeit für ein einzelnes Loch liegt zwischen 2:40 und 2:55, was einer Eindringgeschwindigkeit von 1,36 m/min entspricht.
In der Erzwand: Die Bohrzeit für ein einzelnes Loch ist 30 Sekunden langsamer als in der Schuttwand, was einer Eindringgeschwindigkeit von 1,15 m/min entspricht.

Nutzung und Zustand des Wettbewerbers

Die typische Lebensdauer von Bohrstangen anderer gängiger Marken liegt bei 9 bis 11 Sprengzyklen mit einem Durchschnitt von 10 Zyklen. Die durchschnittliche Bohrlänge pro einzelnem Bohrgestänge beträgt 2.280 Meter. Der Versagensmodus herkömmlicher Bohrstangen am Ende der Lebensdauer ist in Abbildung 1-1 dargestellt.

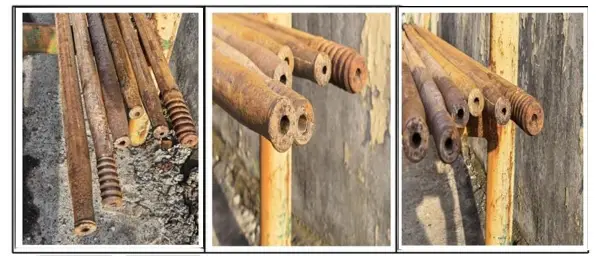

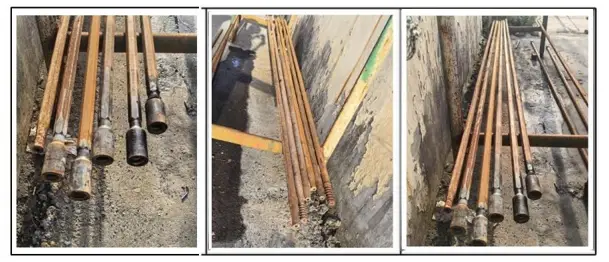

Abbildung 1-1 Ausfallbedingungen von Konkurrenzbohrstangen

Testergebnis der PULANKA-Bohrstange Nr. 1

Bohrstange Nr. 1 führte 11 Sprengungen mit einer Tunnellänge von insgesamt 2.508 Metern durch. Im späteren Stadium wurde der Stabkörper in der Nähe des Außengewindes aufgrund von Gefahrenbeseitigungsarbeiten verbogen, was letztendlich zum Ausschuss und zum Ausfall führte. Weitere Informationen finden Sie in Abbildung 2-1.

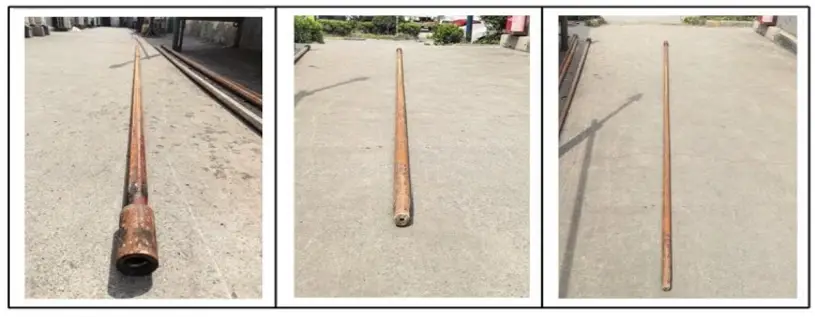

2-1 Bild der Pulanka-Bohrstange Nr. 1

Testergebnis der PULANKA Bohrstange Nr.2

Bohrgestänge Nr. 2 wurde für 15 Sprengrunden mit einer Gesamtbohrlänge von 3.420 Metern eingesetzt, darunter sechs Sprengrunden in Formation. Es versagte und wurde aufgrund eines Gewindebruchs im späteren Einsatz verschrottet. Einzelheiten sind in Abbildung 2-2 dargestellt.

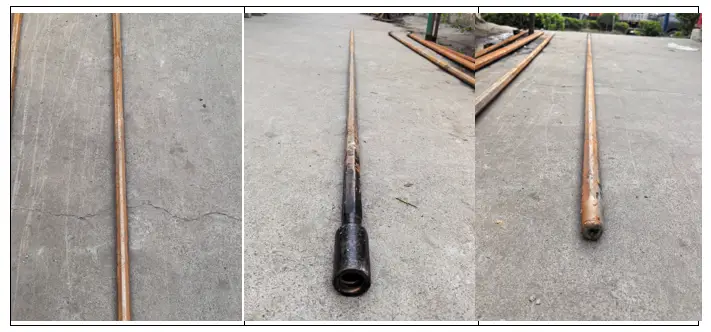

2-2 Bild der Pulanka-Bohrstange Nr. 2

Testergebnis der PULANKA Bohrstange Nr.3

Bohrstange Nr. 3 führte 12 Sprengungen mit einer Gesamtbohrlänge von 2.736 Metern durch, darunter 3 Schüsse in der Erzwand und 9 Schüsse in der Schuttwand. Aufgrund eines Gewindebruchs im späteren Betrieb wurde es verschrottet. Einzelheiten sind in Abbildung 2-3 dargestellt.

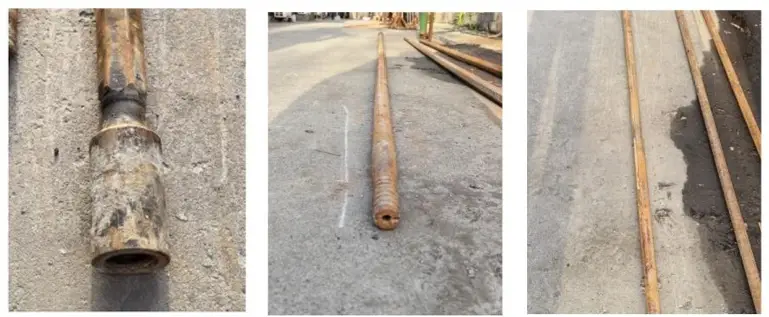

2-3 Bild der Pulanka-Bohrstange Nr. 3

Zusammenfassung des Vergleichstests

Basierend auf den Feldtestdaten ist die durchschnittliche Lebensdauer von Pulanka-Bohrstangen unter normalen Arbeitsbedingungen über 600 Meter länger als bei Konkurrenzmarken. Dies ist der erste Vergleichstest von Pulanka-Produkten; Es wird erwartet, dass sich die gemessene Leistung bei einer stabilen Anwendung vor Ort in Zukunft weiter verbessern wird.

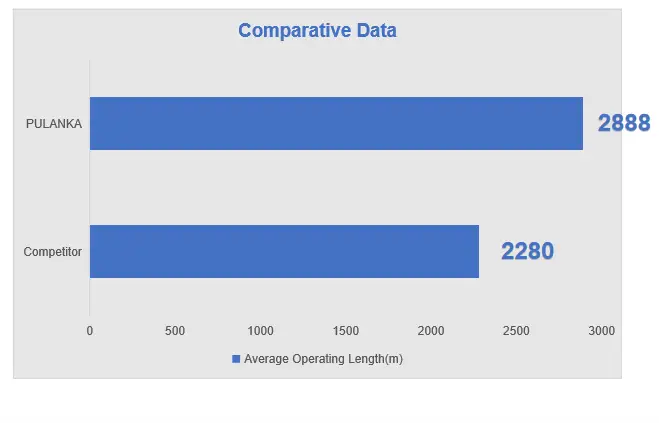

Vergleich der Bohrstangentestdaten
